DALI系統組成System Composition
DALI系統簡介System Introduction
DALI 是一個專門應用于照明控制的協議。DALI 系統基本由主控, 分控和總線電源控制面板組成。DAL 協會覆蓋近120 家國際照明和燈具行業的公司。DALI 系統最多可以連接64 個從機單元，每個DALI 從機使用唯一的個體標志地址，該地址在系統初始化時設定，使用過程中根據需求可修改從機的地址; 每許多分組和場景可以預設在產品中，在工程中可以快速安裝使用。
DALI國際通用標準International general standards
一條總線可控制64 數字調光電器

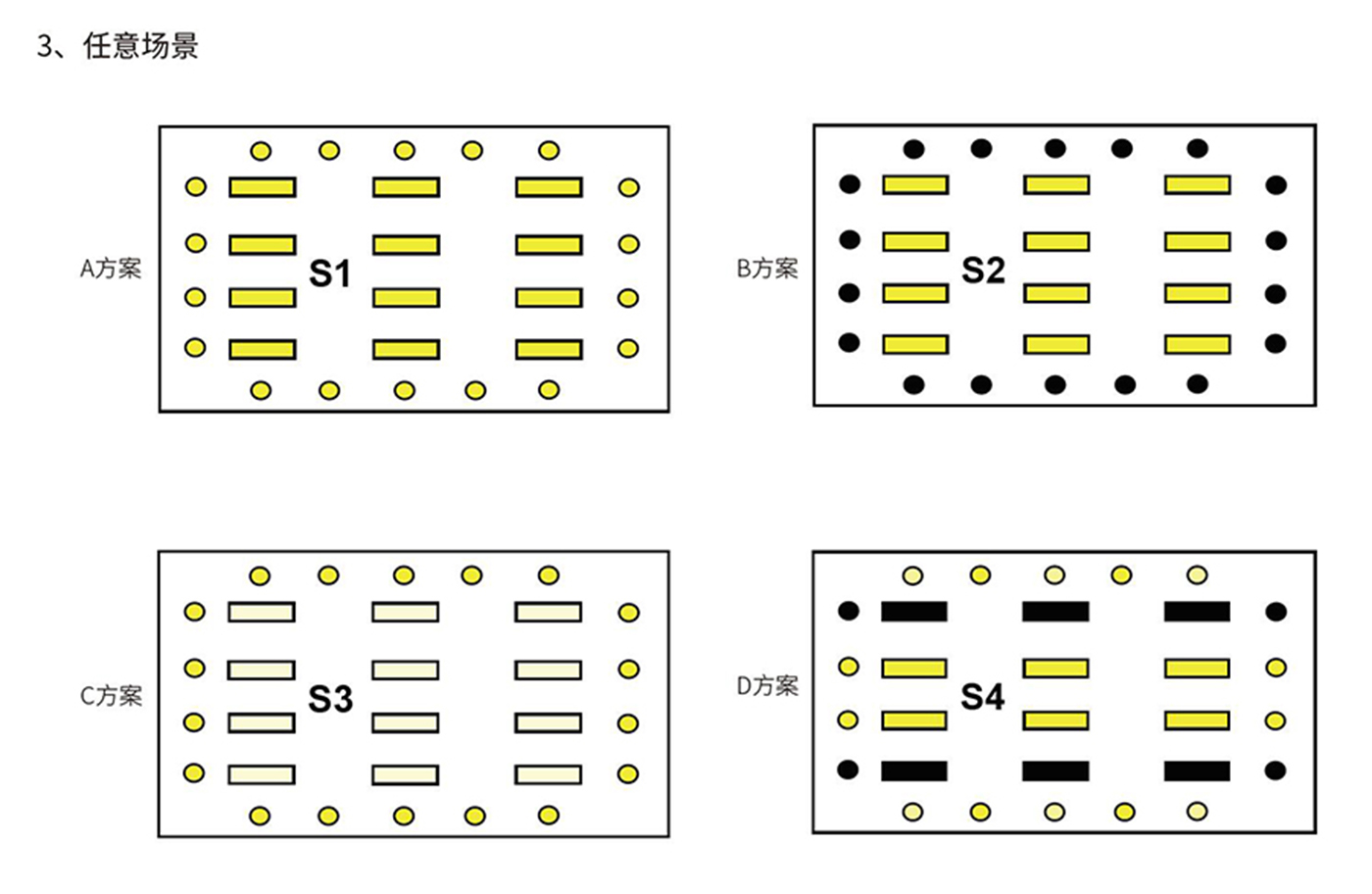

可預設16 個燈組和16 個照明場景
無需額外成本支出便可隨時調整照明分組

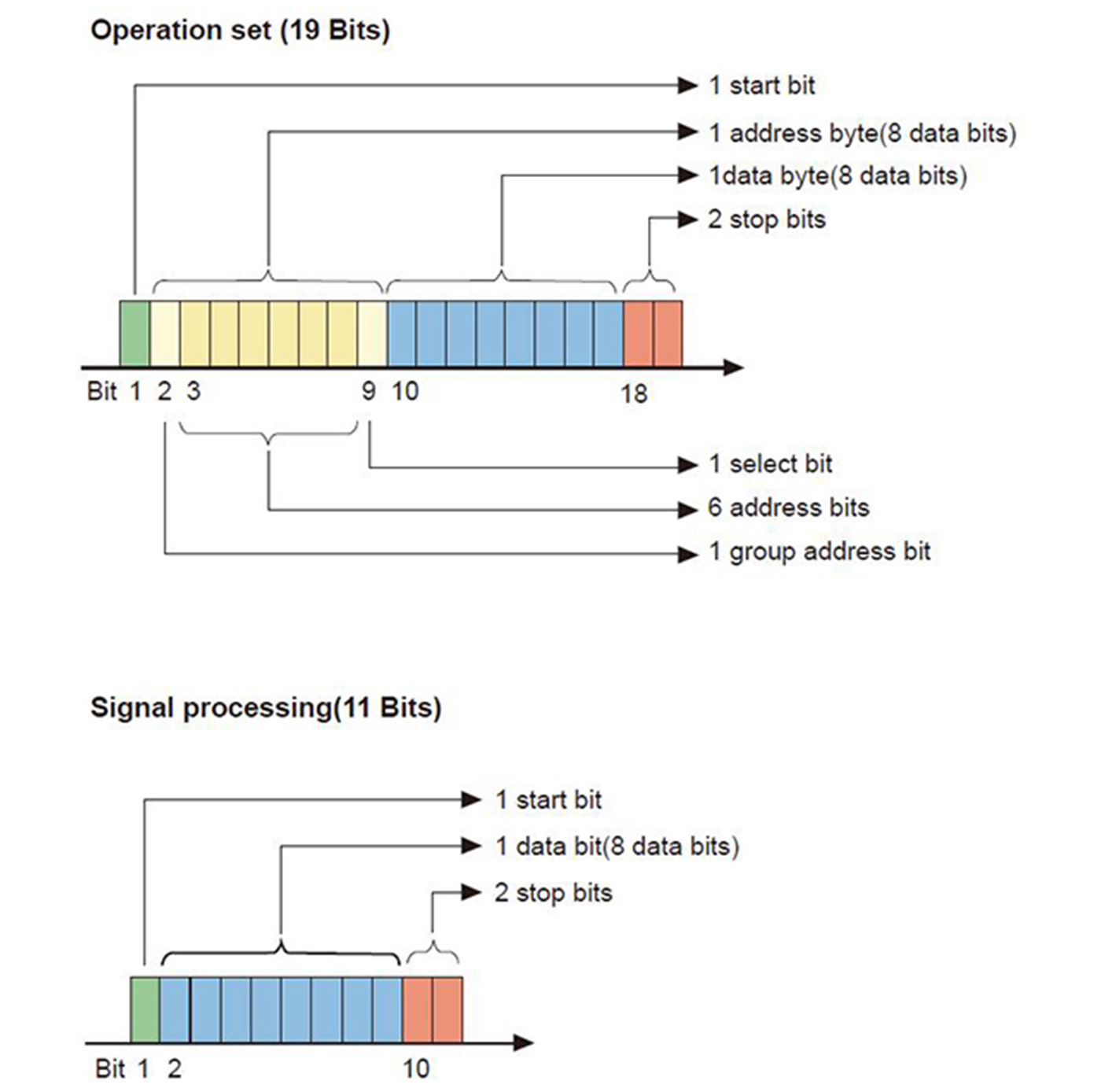

1200bps 數據傳輸速率：可保證設備的通訊不被干擾
信號線最長傳輸距離300 米（無信號放大器）
控制信號線能跟強電線共管敷設

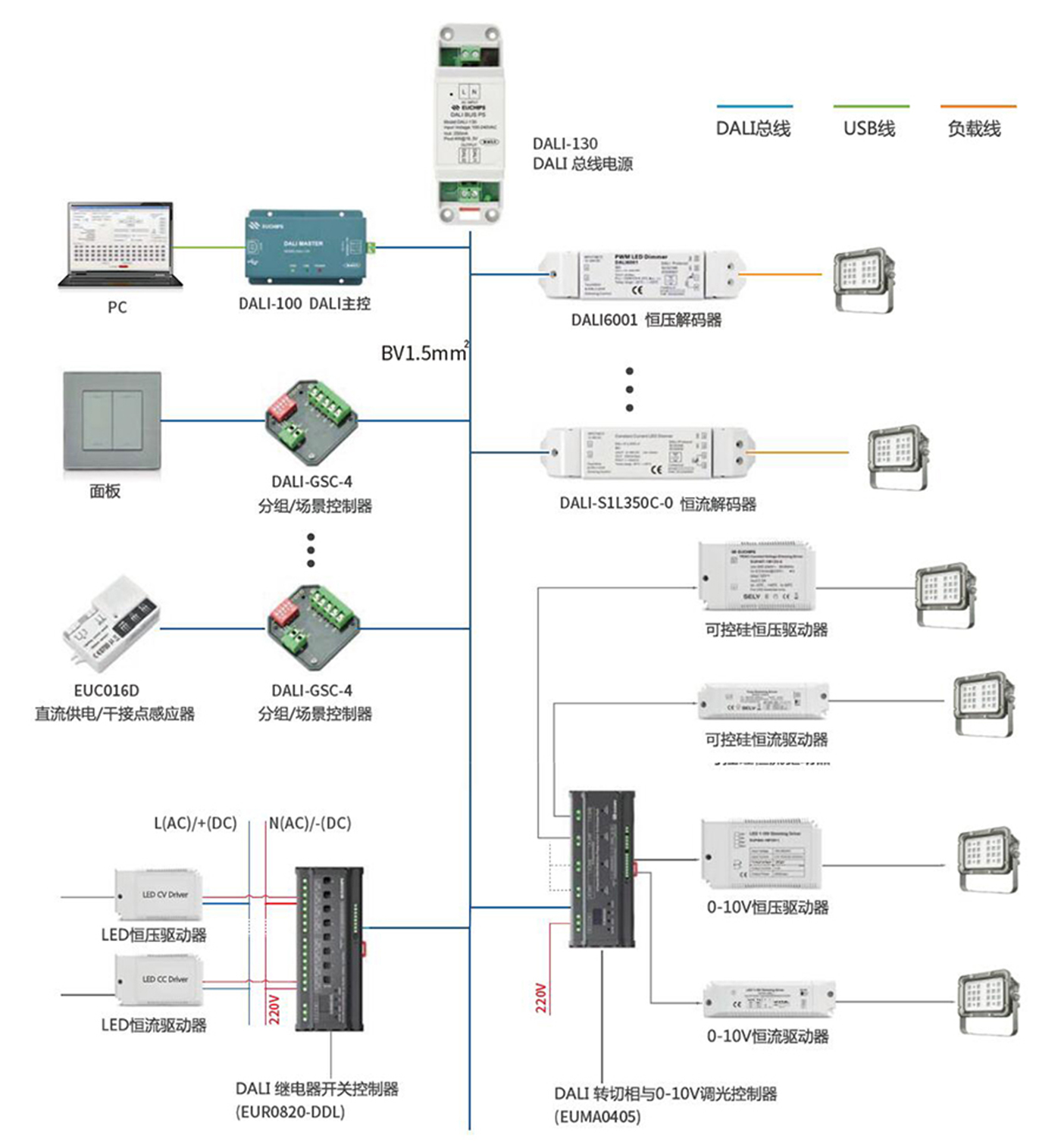

DALI系統接線圖Dali system wiring diagram

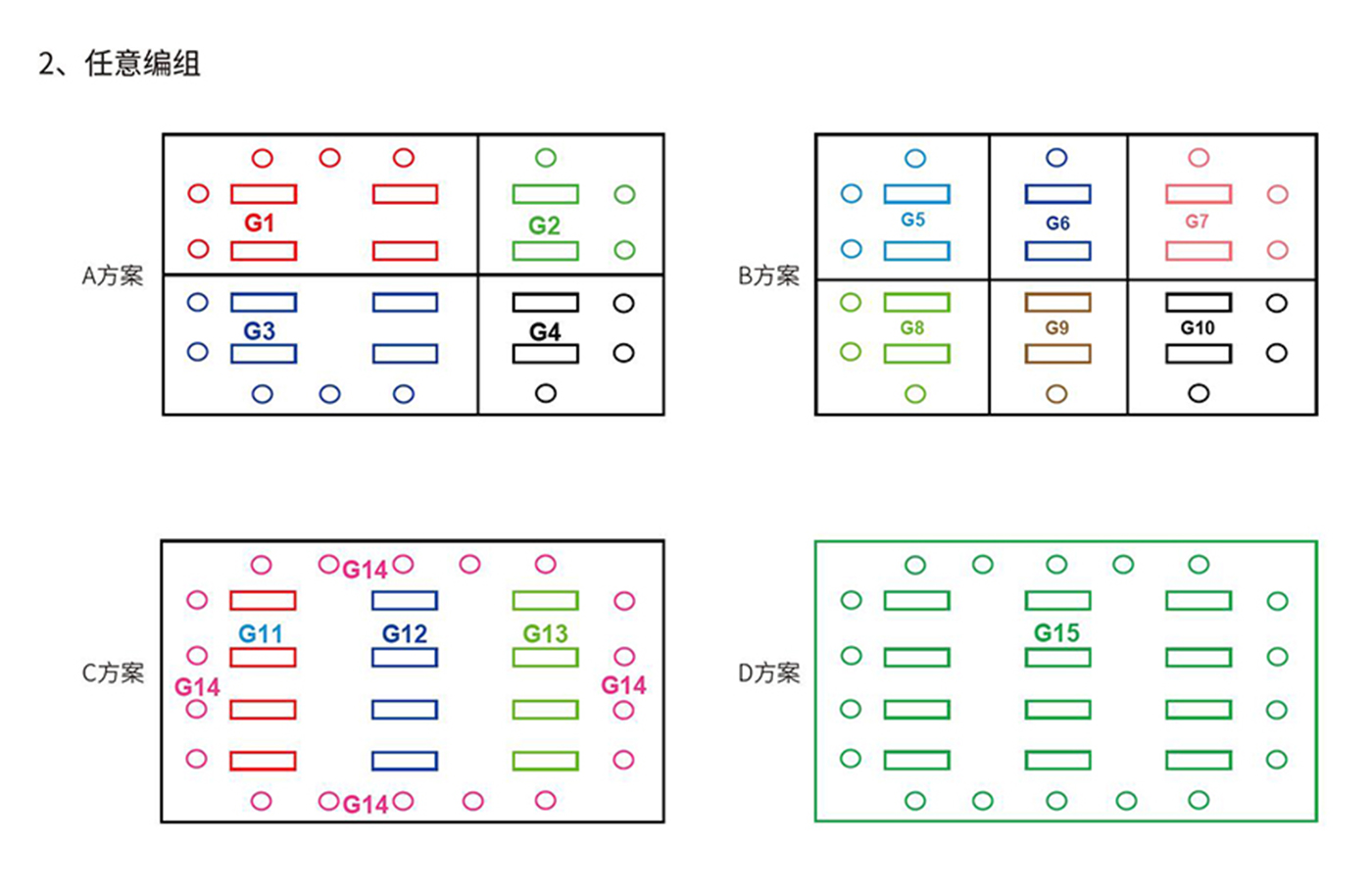

注∶DALI系統最多可以連接64個從機單元，每個DALI從機使用唯一的個體標志地址，該地址在系統初始化時設定使用過程中根據需求可修改從機的地址;每個DAL系統最多可以設置16個分組，16個場景,從機單元可以同時被分配到多個組別，每個從機可以屬于幾個不同的組。
根據不同的線材導體材料與線徑，銅線，1.5MM 規格，最長傳輸距離可達300米。鋁線，2.5MM 規格，最長傳輸距離可達300米。另外還要考慮工作溫度的影響，如果工作溫度達到75°C，銅線的最長傳輸距離會降到281M，而鋁線則會降到288M。
DALI照明系統案例DALI lighting system case

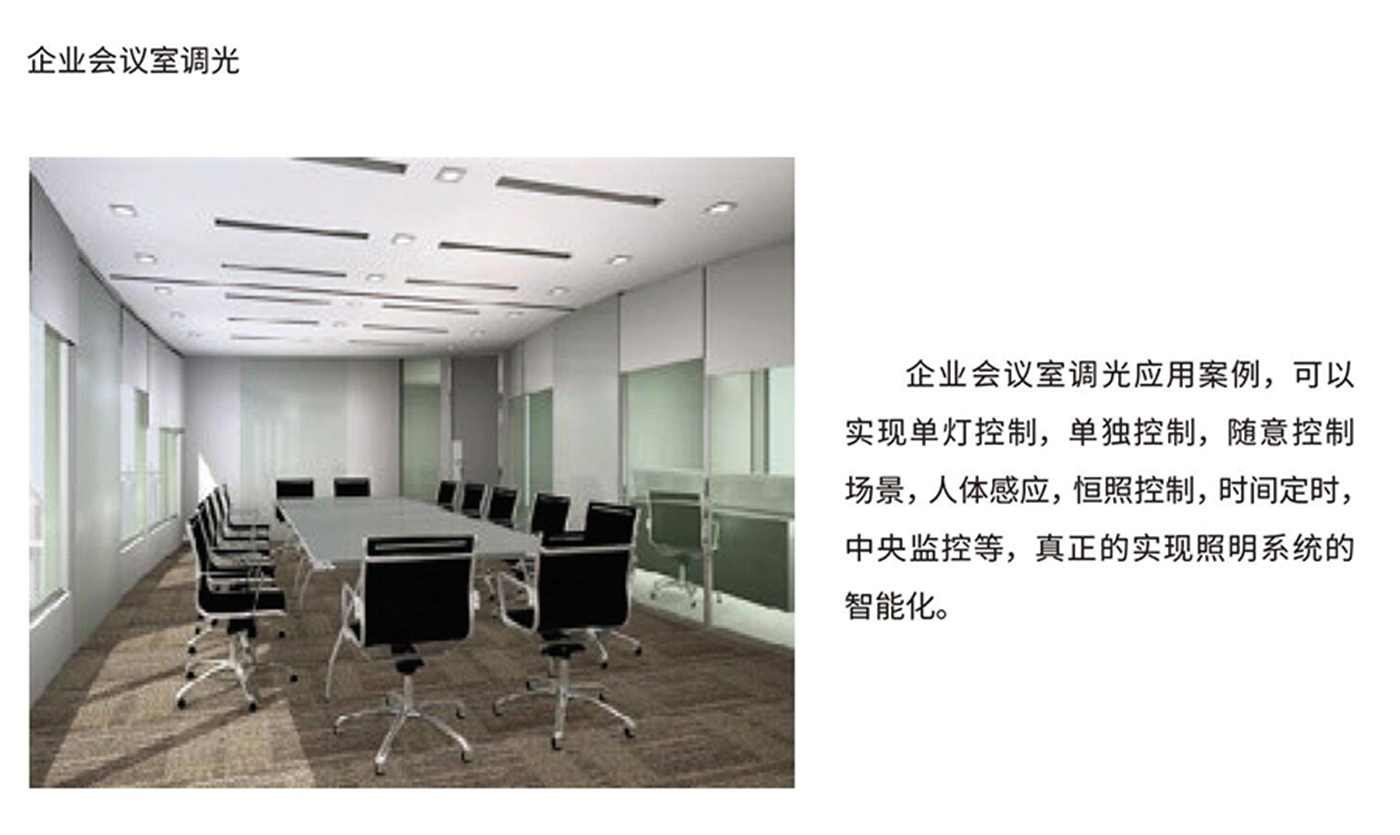

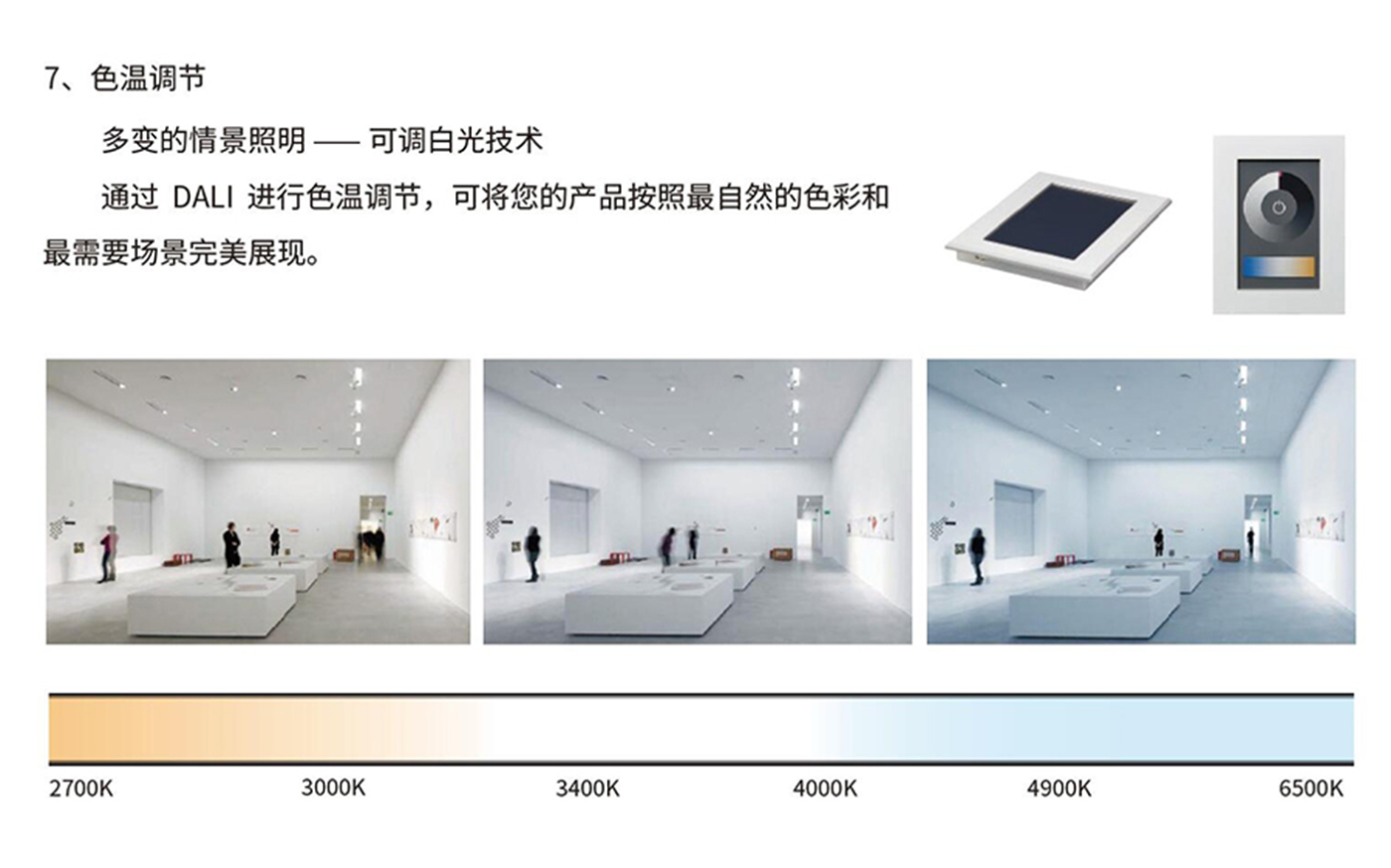

應用案例Applications
汽機房區域照明
1. 定時控制：所有燈具設置定時任務；

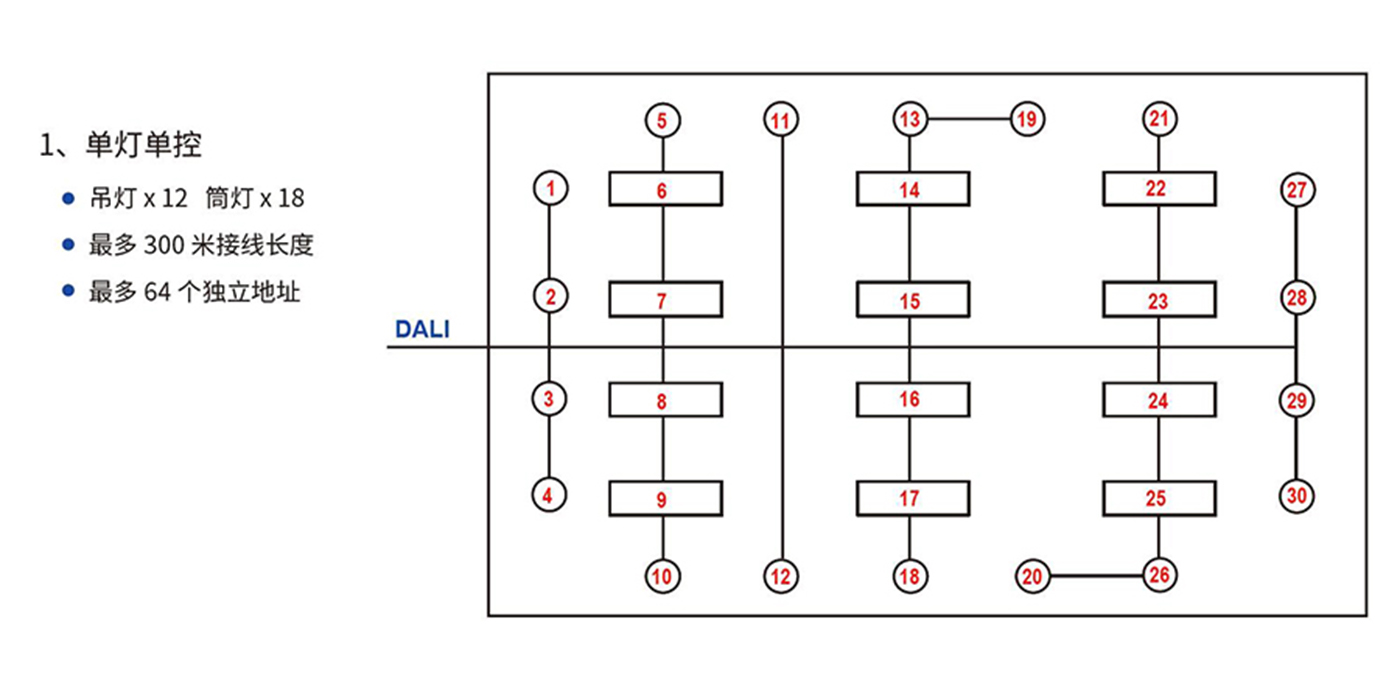

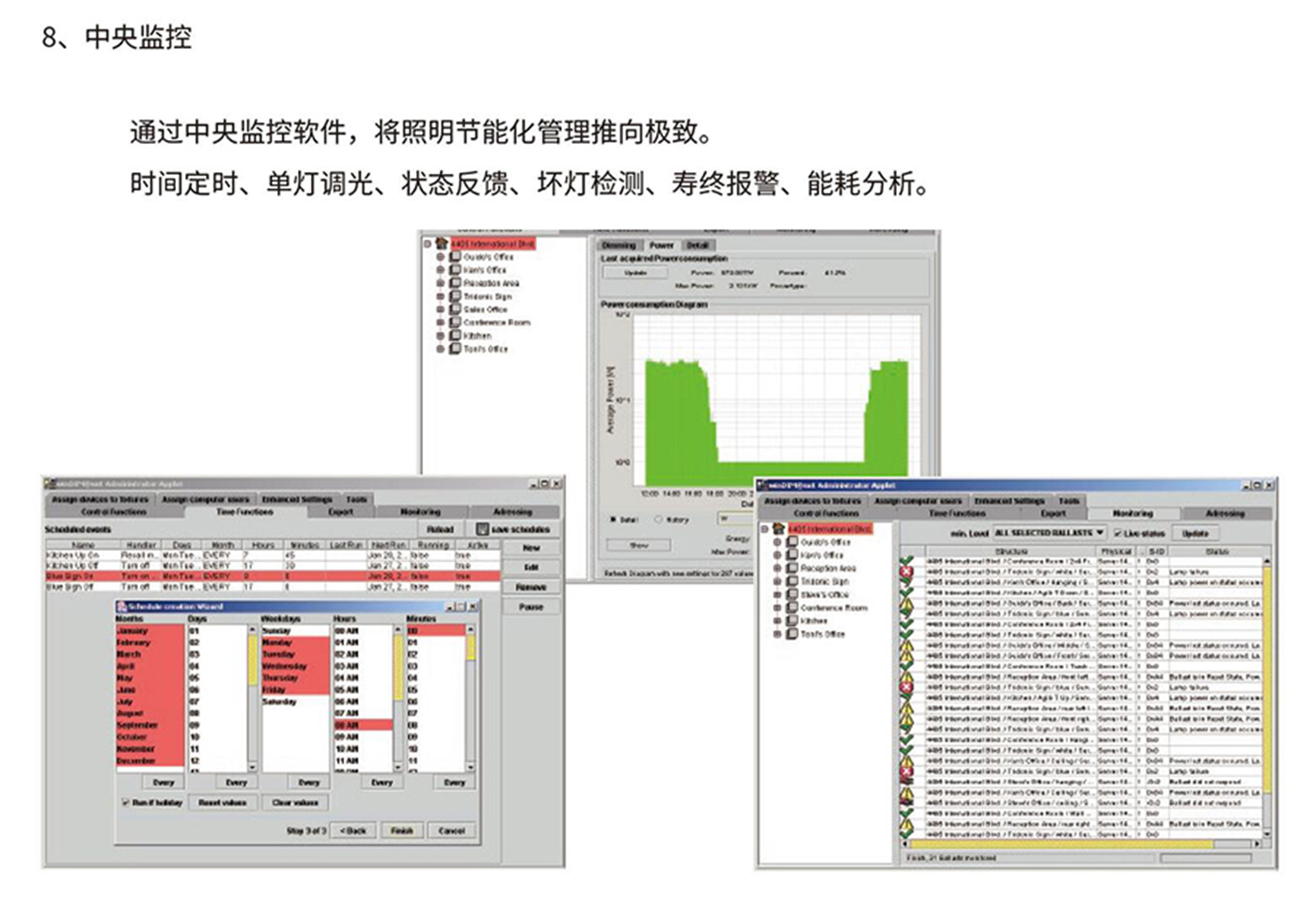

2. 單燈控制：發電機層高頂燈，每盞燈具都做單燈控制，實現單燈開關、調光，并在后臺可以實時監測該燈具的使用情況，包括燈具的功率、電流、電壓等電氣參數；

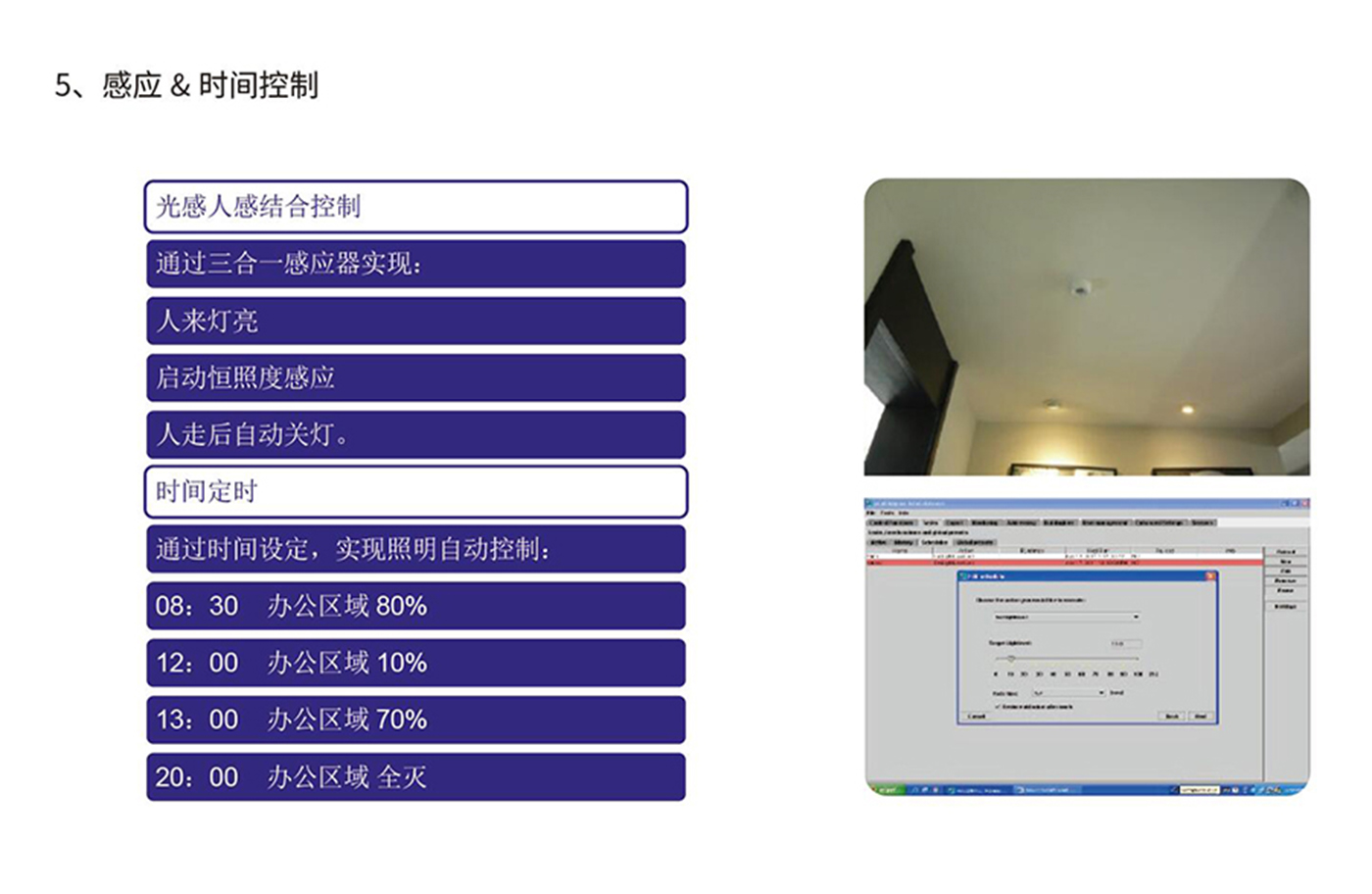

3. 照度感應控制：設置經緯度定時任務，夜間無人工作時燈具30% 功率工作；同時在合適的位置安裝照度感應器，設置定時任務當照度感應器檢測周圍環境照度低于設定值時，汽機房內三防燈具100% 照明, 高于設定值時，照明燈具關閉；
4. 情景模式控制：后臺設置情景模式：巡檢模式，定時進入/ 退出巡檢模式，進入巡檢模式燈具100% 功率工作，退出巡檢模式燈具30% 功率工作，可按日、周、月、年等循環。
化水處理區域照明
化水區域分為室內、室外區域：
1. 照度感應控制：室外區域采用光控模式，照度低于設定值時，室外區域100% 照明, 高于設定值時，室外區域照明關閉；
2. 雷達感應控制：室內區域設置雷達感應控制，并將每條回路都安裝單燈具控制器，當有人進入該區域時，設置將該區域全部燈具100% 功率工作，人員離開該區域后燈具100% 功率延時30 分鐘時間后，自動降低為30%功率。
煤棚區域照明
1. 單燈控制：煤棚區域所有燈具做單燈控制，采用時控+ 光控模式；并在后臺可以實時監測該燈具的使用情況，包括燈具的功率、電流、電壓等電氣參數, 系統能主動發現燈具故障并報警，單燈欠載、欠壓、過載、異常開燈等自動告警提示；
2. 照度感應控制：設置經緯度定時控制任務，根據當?shù)氐娜章鋾r(shí)間前推半個小時自動開燈，另加入照度傳感器，采集照度高于設定值時，煤棚區域所有燈具關閉運行。
輸煤廊道區域照明
1. 情景模式控制：輸煤廊道區域所有照明燈具均編制在情景模式下，巡檢時間段采用巡檢常亮模式燈具100% 功率運行，非巡檢時間切換為無人節能模式燈具30% 功率運行；
2. 監控聯動控制：現場安裝人員檢測攝像頭，當有人進入該區域時經人員識別后，設置將該區域全部燈具100% 功率工作，開啟巡檢模式。當人員離開該區域后燈具100% 功率延時30 分鐘時間后，自動降低為30% 功率。
鍋爐本體區域照明
鍋爐區受振動大、溫度高等惡劣因素，推出制定方案：
1. 單燈控制：該區域的所有照明回路都設置為單燈控制；
2. 照度感應控制：鍋爐本體17 米層以上區域燈具設置為光控模式，照度低于設定值時，鍋爐本體17 米層以上燈具30% 功率運行，高于設定值時燈具可自動關閉。
3. 定時控制：17 米以下燈具設置時控模式設置定時任務，以當?shù)厝章鋾r(shí)間為依據往前推半個小時設置定時任務，在定時開燈兩個小時后所有燈具進入半功率30% 工作；
4. 觸摸屏控制：鍋爐區域在0 米處電梯口安裝工業級觸控屏，用來控制鍋爐本體區域所有的照明燈具，巡檢或檢修時可隨手在觸摸屏面板點擊對應的按鍵，從而進入對應的情景模式；
巡檢模式：當點擊巡檢健時進入檢修模式，該區域燈具100% 功率工作并延時一段30 分鐘時間后，自動降低為30% 功率；
檢修模式：該區域燈具100% 功率工作，在不手動關閉檢修模式的情況下燈具一直保持100% 功率工作，保障檢修工作順利安全地完成。
工程實例
華電西藏大古水電站智能照明改造項目
華能銅頭電站智能照明改造項目
中水電楊家灣電站智能照明改造項目
大唐四川川匯水電仙女堡水電站智能照明改造項目
大唐四川金龍?zhí)端娬局悄苷彰鞲脑祉?xiàng)目
張家港沙鋼集團廠房照明改造項目
湖南華菱漣源鋼鐵燈具改造項目
國電海南西南部電廠項目
大同冀中水泥照明改造項目

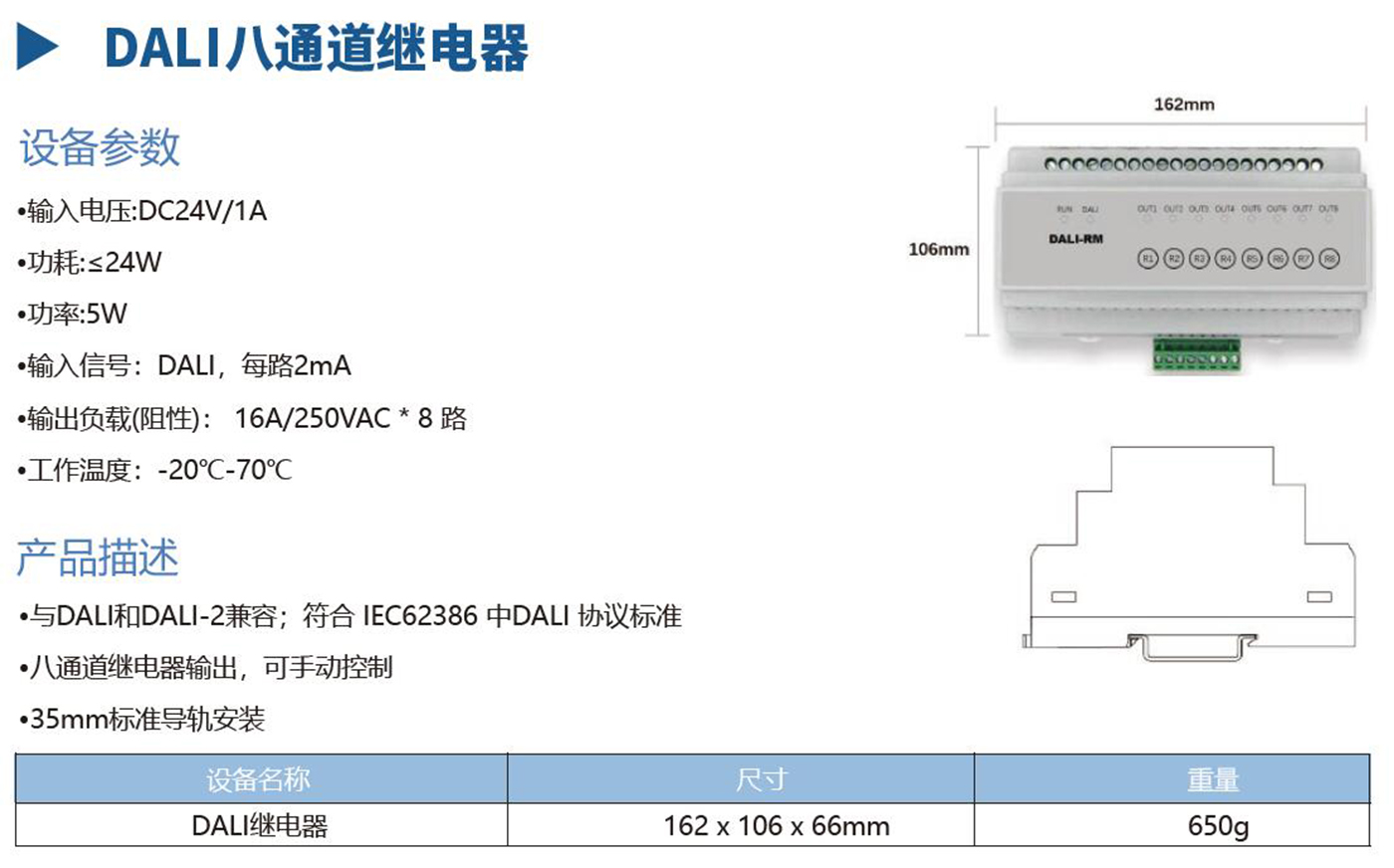

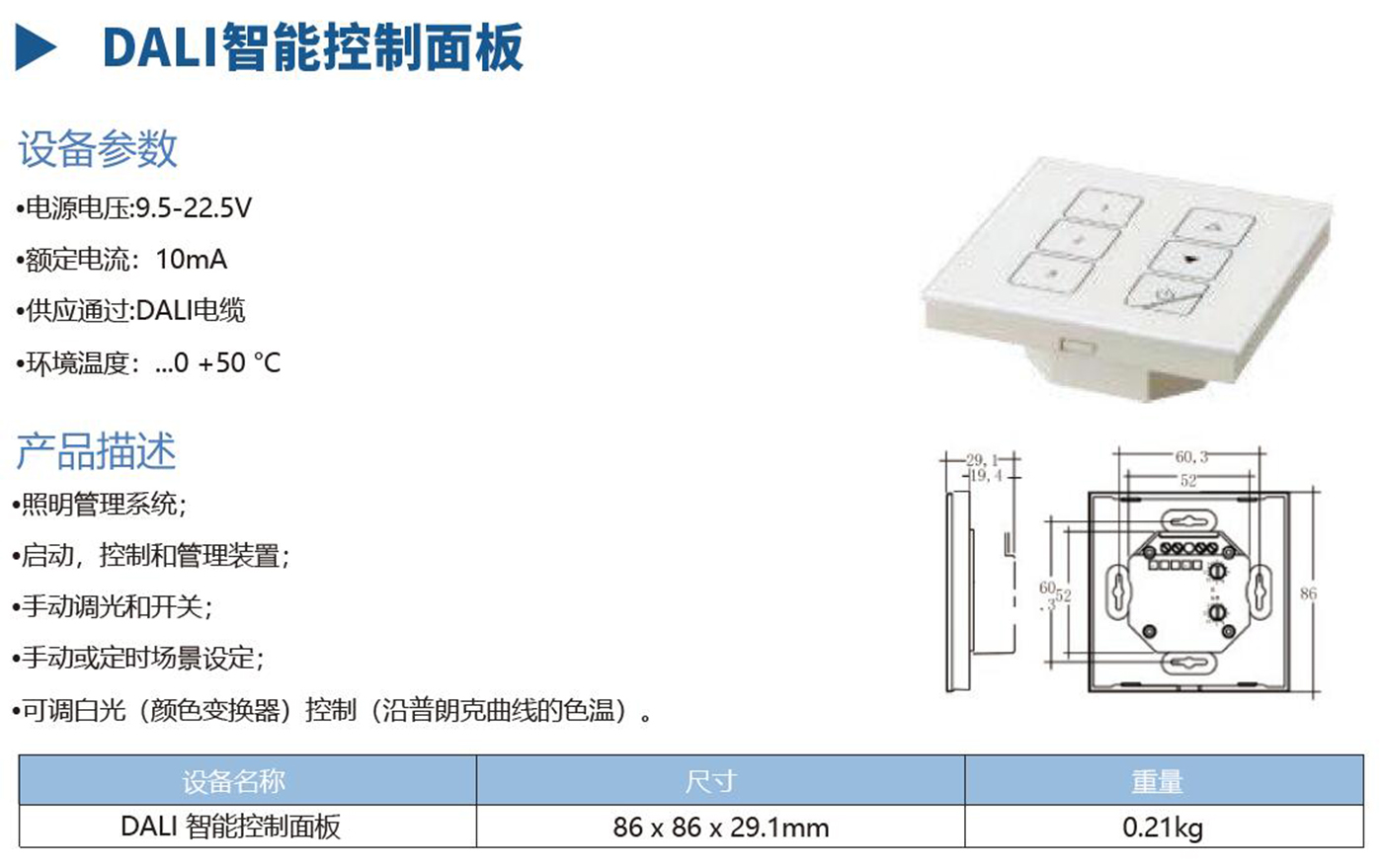

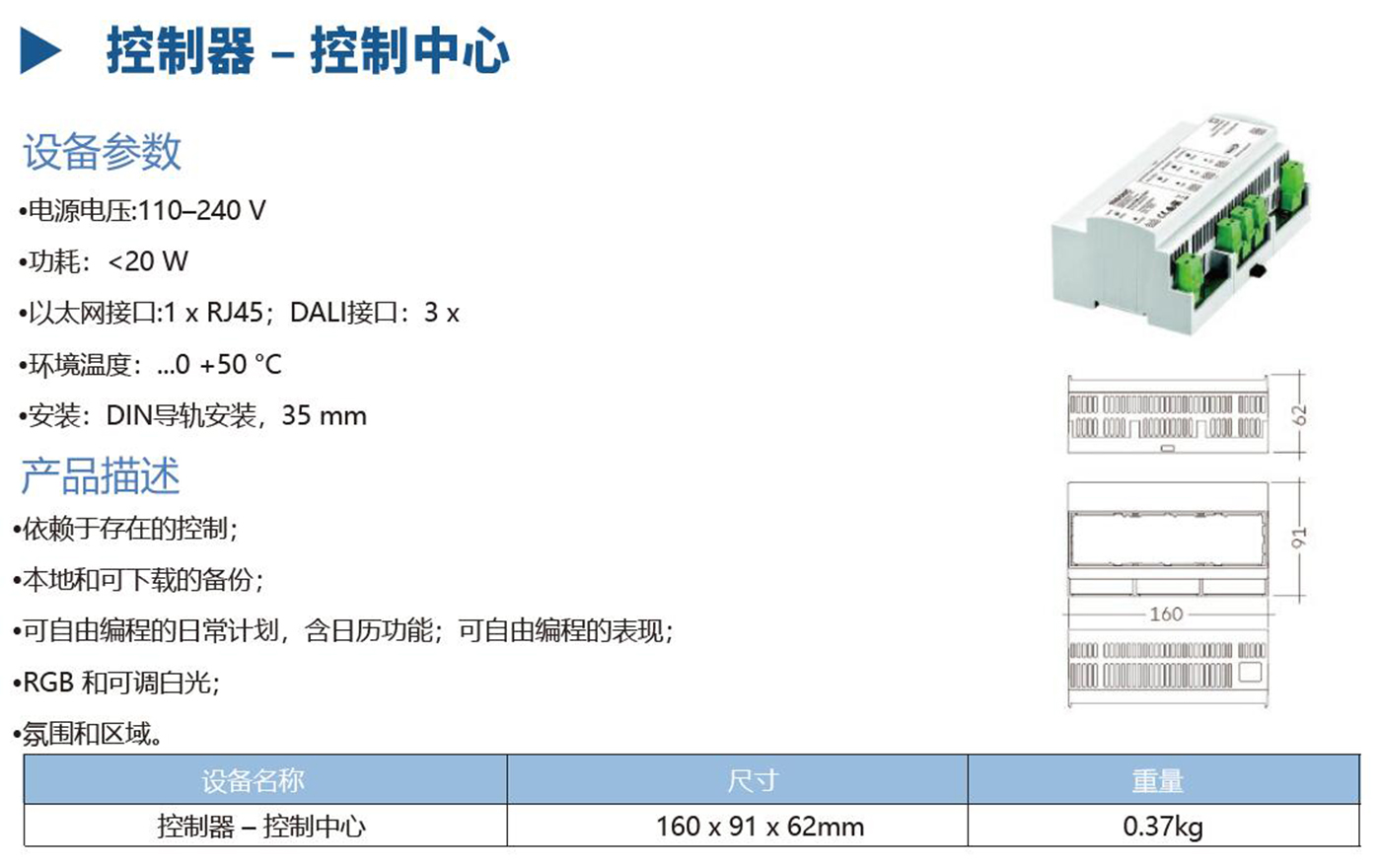

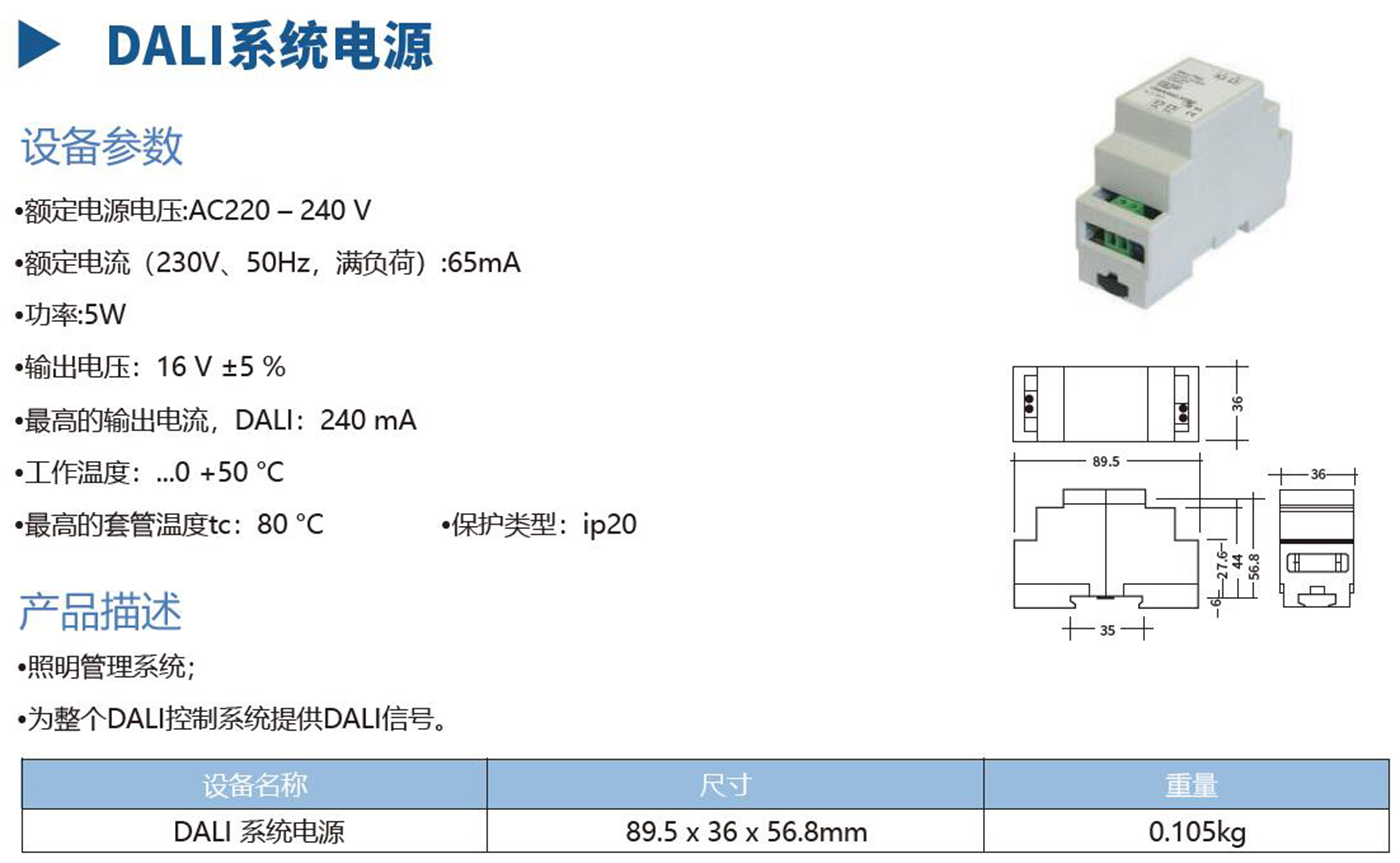

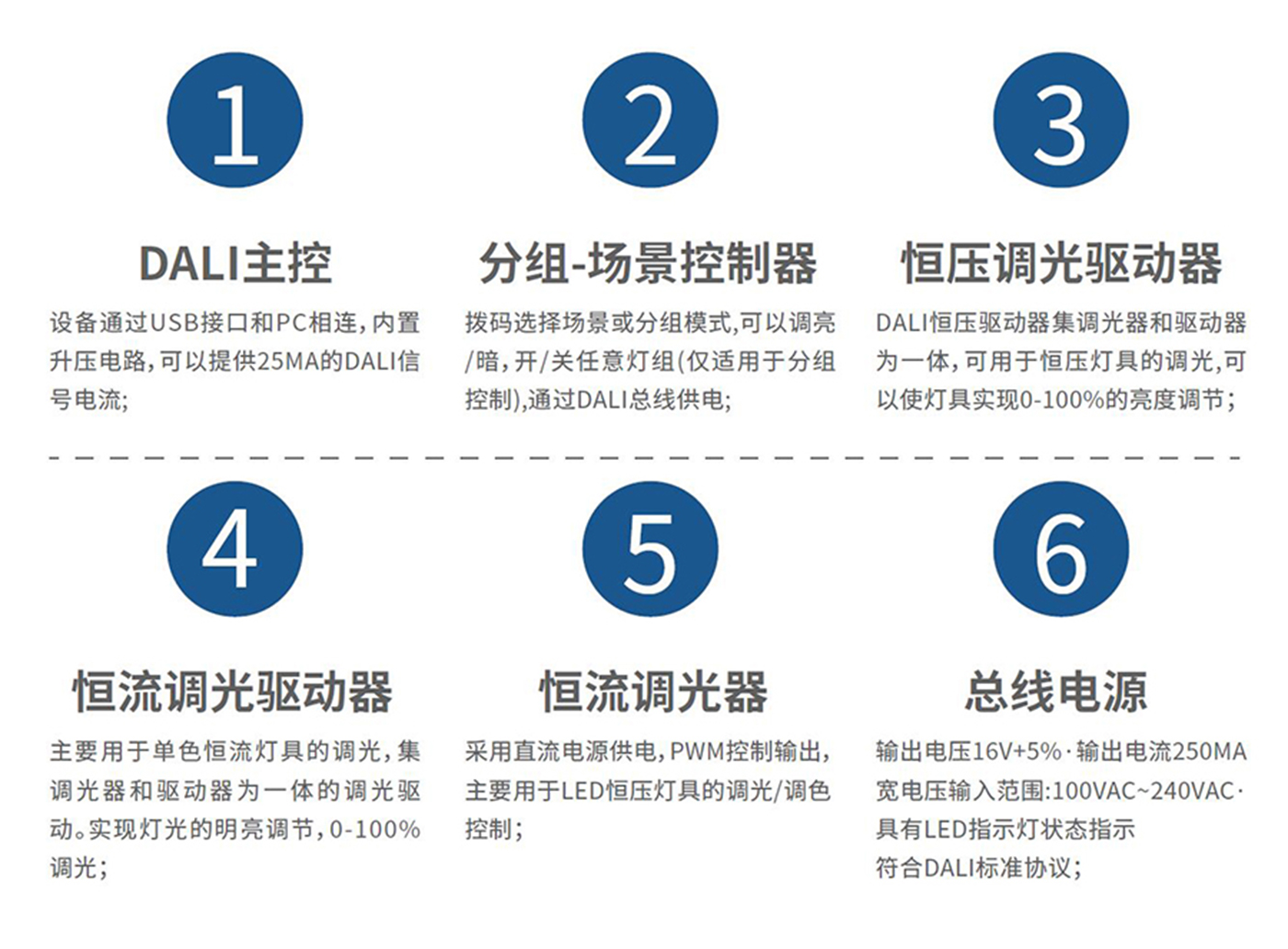

DALI主要控制設備DALI main control equipment
